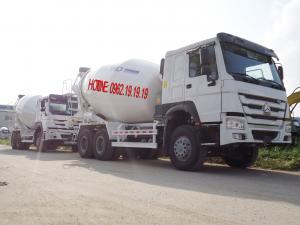

Trộn bê tông Howo 10m3-336Hp bom trộn CIMC

THÔNG SỐ KỸ THUẬT XE TRỘN BÊ TÔNG TỰ HÀNH - BOM TRỘN CIMC 10-12 M3

Nhãn hiệu

CNHTC/HOWO

Năm sản xuất

2016 mới 100% nhập khẩu nguyên chiếc

Xuất xứ

Trung Quốc

Model

ZJV5254GJB01

Động cơ

- Kiểu loại: WD615.69, tiêu chuẩn khí thải EURO II.

- Diesel 4 kỳ, phun nhiên liệu trực tiếp.

- 6 xilanh thẳng hàng làm mát bằng nước, turbo tăng áp và làm mát trung gian.

- Nhà sản xuất động cơ: CNHTC / Liên doanh STEYR (Áo)

- Công suất max: 336hp (mã lực) (247 kw)/2200 v/ph

 - Mômen max: 1350Nm/1100-1600 v/ph

 - Suất tiêu hao nhiên liệu: 195g/kWh;

-  Lượng dầu động cơ: 23L.

Công thức bánh xe

6x4 ( ba chân hai cầu chủ động)

Li hợp

- Lò xo đĩa đơn ma sát khô, dẫn động thủy lực, trợ lực khí nén.

Hộp số

- Kiểu loại: HW19710, có bộ đồng tốc, 10 số tiến và 2 số lùi.

Cầu trước

- HF9, Tải trọng 9 tấn, có giảm sóc.

Cầu sau

- HC16

- Tỷ số truyền: 6.72.

- Cầu chuyển động giảm tốc 2 cấp

- Tải trọng 16x2 tấn.

- Hãng sản xuất: CNHTC liên doanh với STEYR (ÁO).

Hệ thống treo

- Hệ thống treo trước: 9 lá nhíp, dạng bán elip kết hợp với giảm chấn thủy lực và bộ cân bằng.

- Hệ thống treo sau: 12 lá nhíp, bán elip cùng với bộ dẫn hướng, 08 quang nhíp hai bên.

Hệ thống phanh

- Phanh chính: dẫn động 2 đường khí nén

- Phanh đỗ xe: dẫn động khí nén tác dụng lên bánh sau

- Phanh phụ: phanh khí xả động cơ

Khung xe

- Khung thang song song dạng nghiêng, tiết diện hình chữ U300 x 80 x 8 (mm) và các khung gia cường

Bánh xe và kiểu loại

- Lazăng: 8.5-20, thép 10 lỗ.

- Cỡ lốp: 12.00R-20. Lốp bố thép loại 20PR

Cabin

- Cabin HW76 tiêu chuẩn, có giường nằm, điều hòa 2 chiều, radio, có thể lật nghiêng 55⁰ về phía trước bằng thủy lực, 2 cần gạt nước….

- Mầu trắng

Hệ thống điện

- Điện áp 24V, máy khởi động: 24V; 5.4kw.

- Máy phát điện 28V, 1500W.

- Ắc quy: 2 x 12V, 135Ah.

Kích thước (mm)

- Chiều dài cơ sở: 3625 + 1350.

- Kích thước tổng thể: 8750x2496x3850.

Bộ làm mát dầu

KAITONG ( Ylaly)

Bộ giảm tốc

TMG 61.2 NN112 B7

Trọng lượng (kg)

- Tự trọng : 14700.

-  Tổng trọng lượng: 24000.

Đặc tích chuyển động

- Tốc độ lớn nhất: 90 km/h.

- Lượng nhiên liệu tiêu hao: 32 (L/100km).

Thùng trộn CIMC

- Dung tích trộn 10 m3, có khả năng trở 12m3 trên đường bằng.

- Dung tích thùng nước: 400 L.

- Tỷ lệ vật liệu trộn sau khi trút còn lại: <0.5%.

- Hệ thống bơm và động cơ thủy lực : EATON (Mỹ).

Thùng nhiên liệu

- Thùng dầu làm dằng hợp kim, có khoá nắp thùng,

- Dung tích 400 L.
