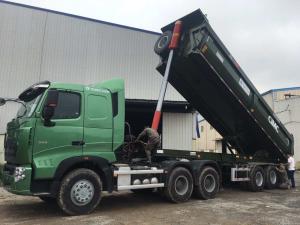

Moóc ben tải cao nhãn hiệu CIMC 2020

THÔNG SỐ KỸ THUẬT MOOC TẢI BEN CIMC 23M3

( Thiết kế mới theo thông tư 46/BGTVT2015)

1. I.                   KÍCH THƯỚC TỔNG THỂ

Dài: 93,000 mm

Rộng: 2,480 mm (bao gồm cả chắn bùn)

Cao: 3,312mm

Điểm đặt đinh chốt: 1100mm

Trục cơ sở: 4,510mm+1,310mm+1,310mm

Điểm đặt chân chống: 2,250mm, phía sau điểm đặt đinh chốt

Chiều cao gầm: 1,283mm

1. II.                THÙNG HÀNG

Độ dày thùng: 4mm

Độ dày sàn: 6mm

Kích thước lòng thùng: 8440mm x 2.300mm x 1.260mm. Thể tích thùng: 24m3

Vật liệu thùng: Thép nhẹ,  chịu lực,  chống mài mòn, chống phình mã thép NM450  (Thép tấm chịu mài mòn được sử dụng trong các ngành công nghiệp xi măng, khai thác mỏ, băng tải, bánh răng, máy xúc, xe tải công nghiệp, xe ủi đất và nhiều ứng dụng khác....)

Tự trọng (Dung sai 0~-4%): 8,600 kg

Tải trọng chuyên chở cho phép tham gia giao thông không phải xin phép:  28,500-29,000 kg

1. III.             Các chi tiết kỹ thuật khác:

Đinh chốt: 2 inch, nhãn hiệu JOST, sản xuất tại Trung Quốc.

Chân chống: JOST 28T, 19 inch

Hệ thống treo: hệ thống treo cơ khí kiểu Mỹ với 8 lá nhíp

Trục: FUWA 13T x 3

Lazăng: 8.5V-20，13 chiếc.

Lốp: 1100R20-18PR ( 18 bố) - 1200R20-18PR ( 18 bố) , 13 chiếc, nhãn hiệu Hai Đồng Tiền

Hệ thống phanh: hệ thống phanh hai đường khí, van rơ le WABCO hoặc Haldex, không có ABS

Hệ thống điện: 24 volt

Hệ thống thủy lực: HYVA FC 179, bao gồm bình dầu thủy lực, van, ống nối ….. lắp đặt Hoàn Thiện

TSKT khác:

Màu sơn:  Tùy chọn .
